Produktbeskrivelse

Militære kabler har følgende funktioner

1) Det kan modstå høje og lave temperaturer, fugt, vibrationer, saltvand og kemisk eksponering.

2) Det er holdbart, realistisk og lang levetid på militærkøretøjer, fly, flådefartøjer.

Mens de almindelige kabler er designet til almindelig forbruger eller industriel anvendelse. Det er ikke den samme adfærd som militærkabler.

Militære ledninger og kabler type

Jordkampkabel

Det bruges i kampvogne, pansrede køretøjer eller feltkommunikationsnetværk.

Militært flykabel

Det bruges i kampfly, helikoptere eller ubemandede luftfartøjer (UAV'er)

Sømilitært kabel

Det bruges til skibe, ubåde eller andre marine plastformer.

Missiler kabel

Det bruges til missilsystemer.

Våbensystem kabel

Det bruges til skydevåben, artilleri og energivåben.

Militær kabeltest

Testdata: Nedsænket i vand, modstå 1,5KV i 1 min uden nedbrud

Vi laver strenge tests som følgende

Temperaturtest: Max 250 grader

Isolationsmodstand – Større end eller lig med 1500MΩ·km

For detaljerede tekniske specifikationer brugt i militærkabler, kontakt os venligst i dag.

Anvendelse

military cable

Certifikat

ISO kvalitetsstyringssystem certifikat
Verifikation til IEC 60227-5:2024,
EN IEC 61000-6-1:2019, EN IEC 61000-6-3:2021

certificate 01

Produktets tekniske specifikation

Produktnavn

Sølv-belagt leder PFA-isoleret kabel

Version

Model & Specifikation

AFQ-250 0.5 AFQ-250 0.75 AFQ-250 1.0

AFQ-250 1.5 AFQ-250 2.0 AFQ-250 2.5

AFQ-250 3.0

Dokument nr.

XTHY-SG-2502006

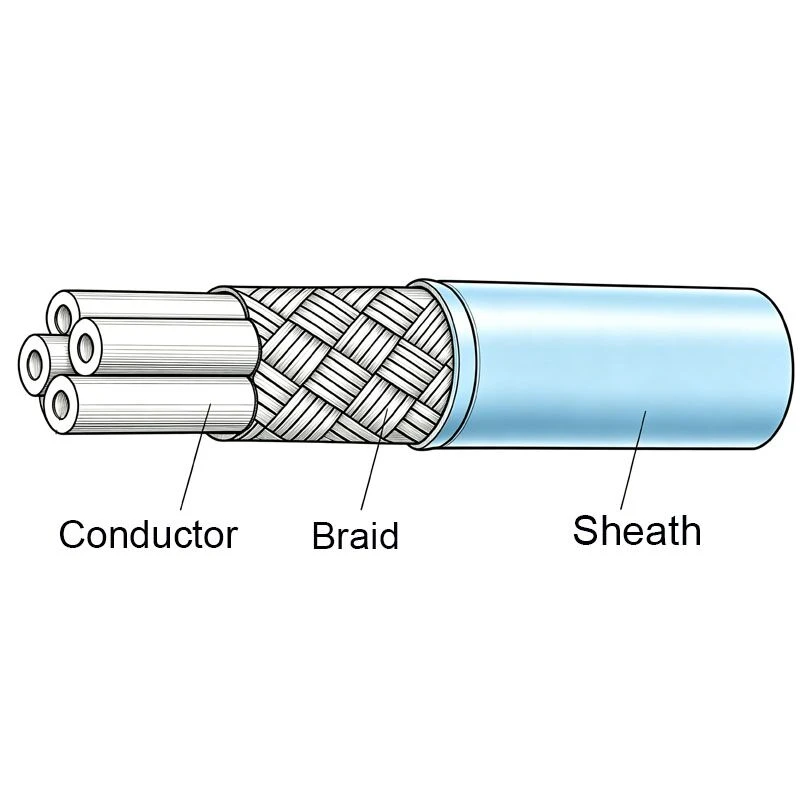

Strukturdiagram:

I. Driftskrav

Ingen.	Punkt	Tekniske krav
1	Nominel arbejdsspænding	AC, 250V og derunder
2	Driftstemperaturområde	(-65-+250) grad

II. Struktur og dimensioner

Ingen.	Struktur navn
1	Ledermateriale	Sølv-belagt kobbertråd, specifikationer i henhold til tabel 1
2	Isoleringsmateriale	PFA isoleringsmasse, OD og farve i henhold til tabel 1

Tabel 1 Produktstruktur

Ingen.	Model & Specifikation	Lederstruktur (mm)	Isolering OD (mm)	DC-modstand ved 20 grader Mindre end eller lig med Ω/km	Farve
1	AFQ-250-0,5	105/0.08	1.34±0.08	42.0	Efter anmodning
2	AFQ-250-0,75	95/0.10	1.54±0.08	26.2	Efter anmodning
3	AFQ-250-1.0	88/0.12	1.72±0.08	21.3	Efter anmodning
4	AFQ-250-1,5	133/0.12	2.11±0.10	13.5	Efter anmodning
5	AFQ-250-2.0	112/0.15	2.37±0.10	8.53	Efter anmodning
6	AFQ-250-2,5	224/0.12	2.87±0.20	7.60	Efter anmodning
7	AFQ-250-3.0	266/0.12	3.13±0.20	6.23	Efter anmodning

III. Vigtigste præstationsparametre

Ingen.	Punkt	Tekniske krav
1	Lederens jævnstrømsmodstand (20 grader)	Overholder kravene i tabel 1
2	Isolationsmodstand (rumtemp.)	Større end eller lig med 1500MΩ·km
3	Spændingsmodstandstest	Nedsænket i vand, tåler 1,5KV i 1 min uden nedbrud
4	Udseende	Overfladen skal være fri for grater, revner, skader, porer, urenheder eller udseende
